PH值对电泳刀片刺绳漆膜的影响

   电泳刀片刺绳做为新产品，我们实验室数据剖析帮各人剖析电泳刀片刺绳的优势首先以实验用电泳漆作母本，依次向其中加入配套用中和剂(每次用移液管加入 1  m L 醋酸)调解 p H，搅拌匀称后依次举行电泳试验，试验完成后烘干试板，再举行各项性能检测并比照。试验条件：一段电压 100 V，时间 30 s；二段电压 220 V，时间 150 s。烘干条件：170 °C，30 min。

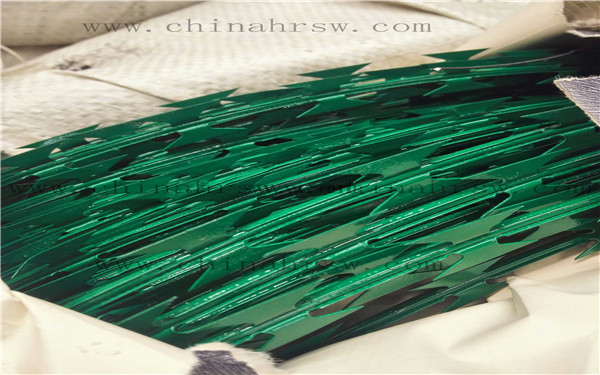

电泳漆刀片刺绳效果实拍

   电泳涂装将导电性的被涂物浸渍在水性涂料中，在南北极间通直流电，在被涂物外貌上形成一层均一、致密、不溶于水的涂膜，是一种低污染、省能源、省资源的涂装要领。电泳涂膜具有涂膜平整，耐水性和耐化学性好等优点，其工艺容易实现涂装工业的机械化和自动化，适合形状重大，有边棱角、孔穴工件的涂装。阴极电泳是现在海内外应用最广的涂装手艺，因具有高效、优质、清静、经济等优点而被普遍应用于汽车、建材、家电等工业领域，8188cc威尼斯刺绳厂的电泳刀片刺绳及电泳刺绳都选用阴极电泳，这样能解决刀片刺绳中切口生锈的问题，电泳通俗刺绳是现在避免铁丝刺绳切口生锈的有用且唯一要领，本钱低，防锈效果好，经济环保。

电泳漆刺绳和镀锌刺绳较量图

   双组分阴极电泳涂料通常以环氧/氨基树脂为主要树脂系统，经酸中和后可获得稳固的涂料系统。通常接纳有机酸(一样平常为甲酸或乙酸)作为中和剂调理涂料的 p H，将槽液调解为弱酸性，以包管树脂的疏散稳固。差别的阴极电泳涂料有差别的 p H 规模，一样平常将槽液的p H 坚持在 5.20 ~ 6.60 规模内。

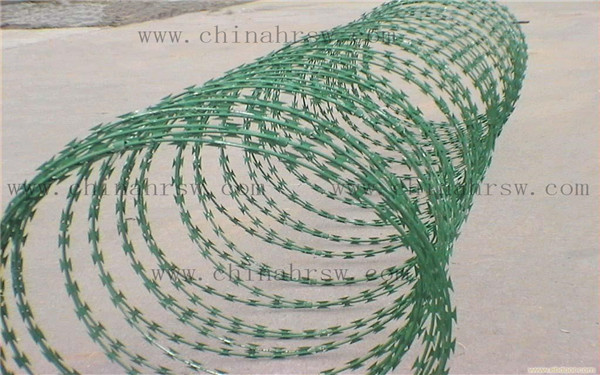

电泳刺绳外观图

    笔者所在公司接纳某双组分阴极电泳涂料，在生产现场要求将槽液的 p H 控制在 5.60 ~ 6.20 围内。近期，在生产历程中由于部分阳极液漏入电泳槽内，导致电泳、超滤、UF1(循环超滤水洗 1)、UF2(循环超滤水洗 2)槽液的 p H 降低，。效果显示，电泳漆 p H 较高时涂膜外观质量较好，在 p H <5.40 时，漆膜逐渐变粗糙，且随着 p H 的逐渐降低漆膜外观质量越来越差。在 p H = 4.20 时，漆膜外观粗糙，露底征象严重，外貌泛起许多凹坑，可以直接看到磷化层。这可能是由于随着醋酸的加入，氢离子在外加电场的作用下向工件移动，工件外貌由于氢离子浓度较高，电泳反应强烈，爆发大宗的水分子。一部分水分子通过电渗从涂膜中渗析出来；另一部分水分子则剖析成OH?和氢气，爆发气泡，附着在工件外貌。在爆发气泡的地方树脂无法沉积，使得气泡破碎后爆发露底征象。
